設備用途和適用范圍



2.1該設備是筒體成型的專用設備，用于在鋼管壁厚要求變化不大的情況下，縮小鋼管外徑（通過模具），并且保證鋼管外徑尺寸偏差，符合相關標準規定的要求。



2.2本系列設備加工工件的精度，其圓度誤差小于≤±0.5mm。（直管）



2.3 該設備采用全伺服驅動，設備工作穩定可靠。



2.4 機器的安裝調試注意點：機器需安放在堅實平整的混凝土地面上。機器就位后，接通電源：380V三相四線。



設備參數

表3-1  設備參數表

主滾珠絲桿型號（JF10025）及相關參數
直徑	100mm
導程	25mm
額定推力	400KN
主伺服電機型號（SGMGV-1AADA6C）
電機額定功率	11KW
電機額定轉速	1500r/min
主減速機型號（AB180-S2-P2）
減速比	1:10
額定輸出扭矩	900N.M
工作電壓/頻率	380V 50HZ
整機重量	5.5t
單套模具重量	100Kg
外形尺寸（L×W×H）	2040X1650X2200
總功率	23KW
工作電壓/頻率	380V  50HZ

設備功能簡介

   該設備實現對管件管端的縮口加工安全可靠。

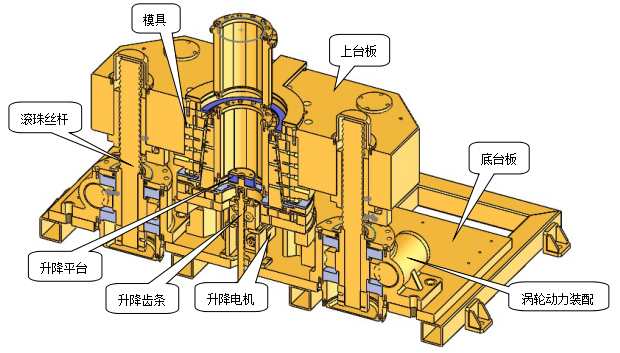

功能描述：將填充好襯墊載體的殼體放入升降平臺上，啟動設備，升降電機動作，帶動升降齒條將殼體下降至縮徑位置。然后兩側電機同步啟動動力帶動齒輪箱轉動，兩端滾珠絲桿帶動上臺板下移，進行縮徑加工，而后，兩側伺服電機反轉，上臺板上移復位，加工好的產品通過步進電機帶動的升降齒條端部的升降平臺拖出模具，拿取工件。
